建設背景

        目前，國家機關建筑和大型公共建筑能耗巨大。據調查，國家機關辦公建筑和大型公共建筑的耗電量占全國城鎮總耗電量的22%。

        國家對建筑節能工作提出了一系列更新、更高的要求，通過對公共建筑進行動態實時能耗監測、能耗統計、能源審計、能耗公式等手段，加強對公共建筑的節能管理。

系統介紹

        智慧能源系統研發之處就考慮到在公共建筑領域的應用，系統在公共建筑領域建設應用由來已久，通過安裝在公共建筑的分類和分項能耗的計量裝置，采用遠程傳輸等手段即使采集能耗數據，實現對重點建筑能耗的在線監測和動態分析、管理。

        公共建筑能源管理系統通過實時、準確采集電力、用水、氣、暖等能源介質，解決了原人工完成的能耗數據采集任務；通過數據分析及時發現電力能耗問題，通過能耗總量走勢分析、能源總能耗的偏差分析，能耗按設備或區域進行對比、環比分析等，為公司生產運營提供有力的決策數據；系統將采集到的能耗數據統一分析，對數據進行管理，為建筑診斷、節能改造等提供依據和支撐。

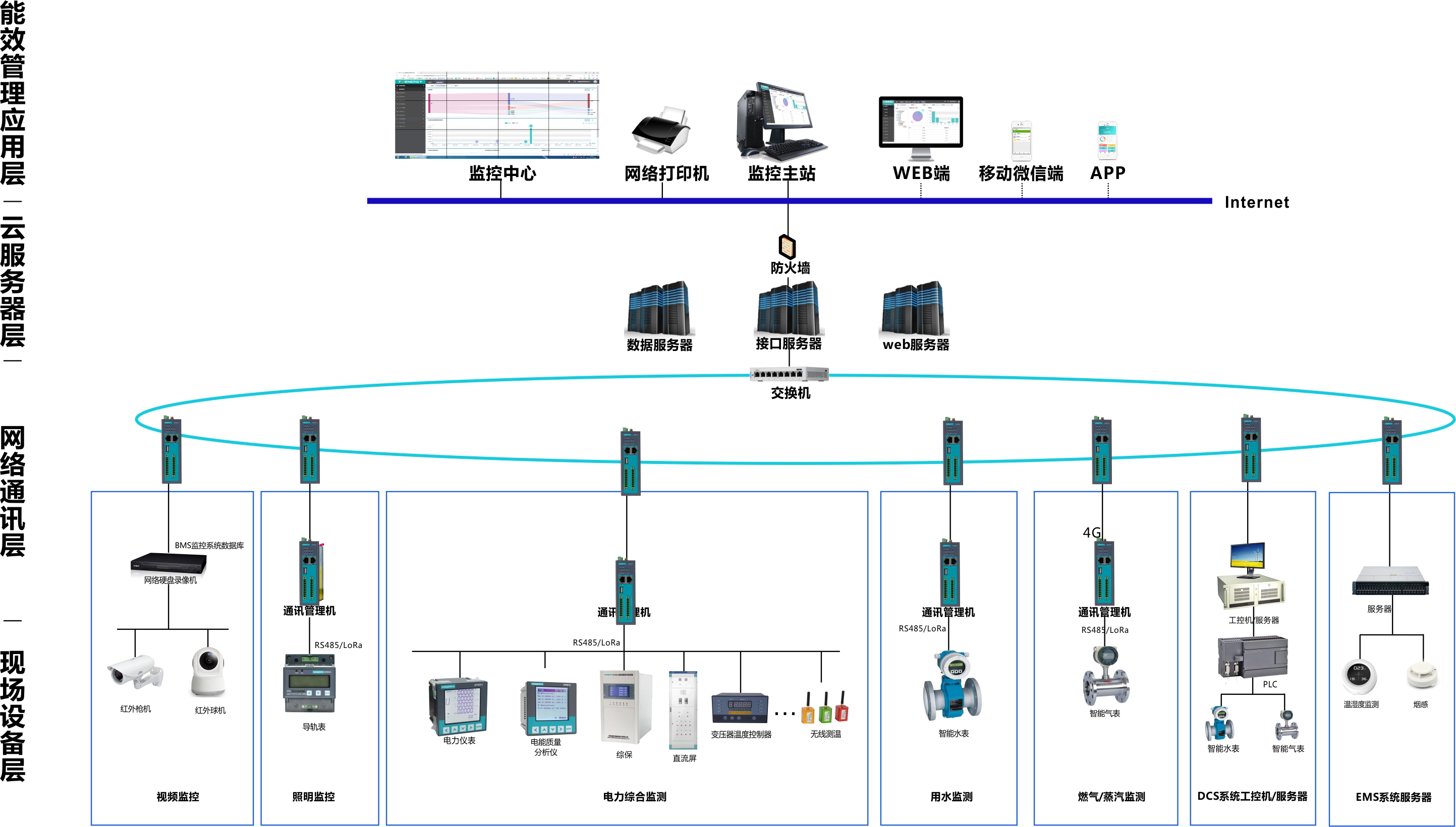

能源管理系統架構

        T@Energy智慧能源管理系統包括能效管理應用層、網絡通訊層、現場設備層。

A）能效管理應用層：

完成數據采集、校驗、分析、處理、輸出、系統維護、授權使用、權限分級控制等；并可將現場運行的重要數據、報警信息、故障信息等傳送到企業決策人員。

B）網絡通訊層：

現場采用RS485、以太網、GPRS、Zigbee、WIFI等傳輸方式，將區域內的電力采集模塊連接至相對的通訊管理機，各通訊管理機通過用戶廣域網連接至中央服務器。

C）現場設備層：

現場設備層負責電參數的采集和上傳?，F場設備層有多功能電力儀表、多功能電能表、高壓綜保、變壓器溫控儀、溫度在線監測等采集裝置組成。

公共建筑用能結構

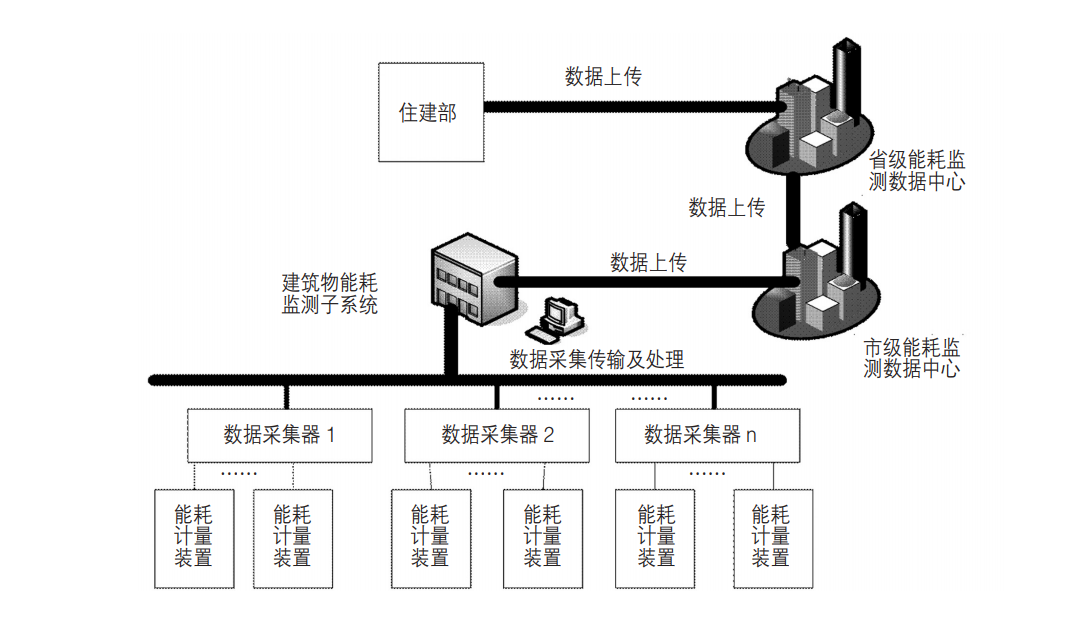

建筑能源系統結構圖

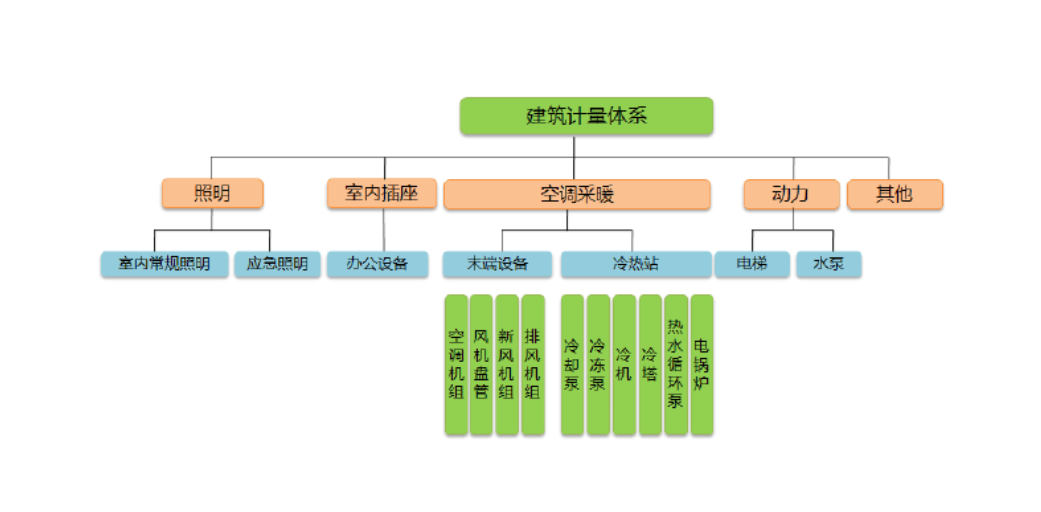

公共建筑電量分項能耗模型圖

建立用能計量體系

采集能耗數據分項

        根據國家頒布綠色建筑能耗指標，建立綠色建筑評價體系，對指標進行分析和考核：

考核分析：

        建筑實際情況與綠色建筑指標評價進行對比，找到節能切入點。

        對建筑實際指標進行分析，包括指標值、指標趨勢分析等等。

結束語

建筑能源管理系統能夠給用戶帶來以下收益：

u  幫助用戶減少浪費，挖掘節能空間；

u  減少能源管理環節，優化能源管理流程，建立客觀的能源消耗評價體系；

u  降低建筑運行能耗，提高物業管理效率；

u  提高設備性能，延長設備壽命，消除設備管理的不完好因素；

u  實現管理者及時掌握建筑能耗總體情況；

u  加快建筑的故障監測和異常處理能力，為建筑運行的安全可靠性提供了保障；

u  建筑內智能化子系統資源共享，協調工作，高效節能的運行。
